Enviar SMS com Arduino e SIM800L

Como enviar SMS e fazer chamadas com Arduino

O módulo SIM800L é um módulo GSM/GPRS Quad-Band que trabalha com frequências de 850/900/1800/1900 MHz.

Este módulo de telefonia móvel permite adicionar voz, SMS e dados (TCP/IP,HTTP,etc…) ao seu projeto, todo ele concentrado num tamanho compacto não muito maior que uma moeda de 2 euros.

Para usar este módulo vai precisar de uma MicroSIM 2G com o PIN desativado. Pode-se introduzir o PIN através de comandos AT, mas não vamos tratar disto neste artigo para não complicar mais que o necessário.



Montagem e ligações

A ligação deste módulo é muito simples, o pino digital 8 do Arduino vai atuar como RX e o pino digital 9 como TX, estes dois pinos funcionam graças à livraria “SoftwareSerial”, que nos permite gerar uma segunda comunicação série no Arduino, assim podemos ver a resposta do módulo aos distintos comandos AT a partir do monitor série. Veremos como usar a livraria mais adiante neste mesmo artigo.

O módulo vai ser alimentado com uma bateria ou fonte de alimentação externa, não vamos usar as saídas de 3.3v ou 5v do Arduino por 2 razões:

#1: O Arduino não é capaz de sacar os picos de 2 amps que consumem o SIM800L.
#2: 3.3v é pouco e 5v é demasiado, recorda que o módulo funciona num alcance de 3.4v a 4.4v.

NOTA: Há que colocar um cabo de negativo do Arduino ao negativo do módulo SIM800L para que os dois tenham uma massa comum, senão não vai funcionar.

Sketch de ensaio

Para usar o módulo vamos usar a livraria “SoftwareSerial” para gerar uma segunda comunicação série no Arduino.

Fazemos upload deste sketch, está comentado para que seja fácil de entender:



#include SoftwareSerial.h    // Incluimos a livraria SoftwareSerial
SoftwareSerial mySerial(8, 9); // Declaramos os pinos RX(8) y TX(9) que vamos a usar

void setup(){
Serial.begin(9600);       // Iniciamos a comunicação serie
mySerial.begin(9600);     // Iniciamos uma segunda comunicação serie
delay(1000);              // Pausa de 1 segundo
EnviaSMS();               // Chamada a função que envia o SMS
}

void loop(){
if (mySerial.available()){          // Se a comunicação SoftwareSerial tem dados
  Serial.write(mySerial.read());    // Obtemo-los por comunicação serie normal
}

if (Serial.available()){            // Se a comunicação serie normal tem dados
  while(Serial.available()) {       // e enquanto tenha dados para mostrar
    mySerial.write(Serial.read());  // Obtemos pela comunicação SoftwareSerial
  }
  mySerial.println();               // Enviamos um fim de linha
}
}

// Função para o envio de um SMS
void EnviaSMS(){
 mySerial.println("AT+CMGF=1");                 // Activamos a função de envio de SMS
 delay(100);                                    // Pequena pausa
 mySerial.println("AT+CMGS=\"+351XXXXXXXXX\"");  // Definimos o número do destinatário em formato internacional
 delay(100);                                    // Pequena pausa
 mySerial.print("Olá Mundo!");                 // Definimos o corpo da mensagem
 delay(500);                                    // Pequena pausa
 mySerial.print(char(26));                      // Enviamos o equivalente a Control+Z
 delay(100);                                    // Pequena pausa
 mySerial.println("");                          // Enviamos um fim de linha
 delay(100);                                    // Pequena pausa
}

Observações

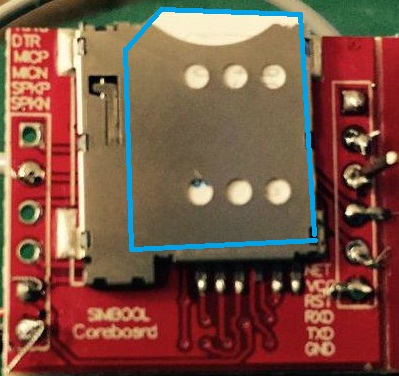

A MicroSIM coloca-se detrás do módulo. É do tipo push-pull, uma pulsação coloca o cartão e outra vai expulsá-la. No circuito impresso não está indicado como se deve colocar o SIM por isso aqui está uma imagem demonstrativa:



Se está tudo ligado e o sketch já descarregado ao Arduino já seremos capazes de enviar SMS com Arduino e SIM800L.
