Entradas e Saídas Analógicas – PWM

Se observarmos um pouco, o mundo é quase todo formado por variáveis analógicas, tais como posição, temperatura e pressão, de forma que é necessário saber trabalhar com esses tipos de grandezas. O Arduino possui um conjunto de pinos destinados a serem utilizados como entradas analógicas e outros pinos que podem ser usados como saídas PWM (Simulam uma saída analógica).

Neste post serão abordadas as funções utilizadas pelo Arduino para ler dados das entradas analógicas e escrever nas saídas PWM. Contudo, para acompanhar este tutorial, é necessário que o leitor tenha compreendido o post sobre grandezas digitais e analógicas.



Leitura da Entrada Analógica

A leitura da entrada analógica é feita com a função analogRead, que recebe como parâmetro o pino analógico a ser lido e retorna o valor digital que representa a tensão no pino. Como o conversor analógico-digital do Arduino possui uma resolução de 10 bits, o intervalo de tensão de referência, que no nosso caso é 5 V, será dividido em 1024 pedaços (2^10) e o valor retornado pela função será o valor discreto mais próximo da tensão no pino.

unsigned int valorLido = analogRead(A0);

O código acima lê o valor analógico de tensão no pino A0 e guarda o valor digital na variável valorLido. Supondo que o pino está com uma tensão de 2V, o valor retornado pela conversão será:

2 x 1024 / 5 = 409,6

O resultado deve ser inteiro para que nosso conversor consiga representá-lo, logo o valor 410 será escolhido por ser o degrau mais próximo. Esse valor representa a tensão 2,001953125, inserindo um erro de 0,001953125 em nossa medida devido a limitação de nossa resolução.



Alterando a tensão de referência

Suponha que, para medir a temperatura de um ambiente, queira-se ligar a saída de um LM35 na entrada analógica do Arduino. O LM35 é um sensor linear de temperatura que fornece na saída uma tensão de 10mV/ºC, de modo que, para valores de temperatura entre 0ºC e 150ºC, a saída fornece valores de tensão entre 0V e 1,5V, respectivamente. Como a tensão de referência padrão do Arduino é 5V, o conversor analógico-digital tem a princípio uma sensibilidade de:



5V/1024 = 4,88mV

Que corresponde a 0,488ºC de erro na leitura da temperatura.

Para melhorar a precisão desse conversor existem duas opções: alterar a resolução do conversor ou diminuir a tensão de referência. Como a resolução do conversor analógico-digital do Arduino é fixa em 10 bits, resta-nos apenas a segunda opção.

Para alterar a tensão de referência utiliza-se a função analogReference, que recebe como parâmetro o tipo de referência a ser utilizada.

  • DEFAULT: O padrão de referência de 5 volts ou 3,3 volts em algumas placas
  • INTERNAL: um valor de referência fixo interno, igual a 1,1 volts no ATmega168 ou ATmega328 e 2,56 volts na ATmega8 ( não disponível no Arduino Mega )
  • INTERNAL1V1 : um valor de referência fixo interno de 1.1V ( apenas no Arduino mega )
  • INTERNAL2V56 : um valor de referência fixo interno de 2.56V ( apenas no Arduino mega )
  • EXTERNAL: utiliza como referência a tensão aplicada ao pino AREF ( 0 a 5V apenas)



Utilizando o tipo de referência EXTERNAL, podemos obter qualquer valor entre 0 e 5V de referência por meio de um simples divisor de tensão com 2 resistências. Para reduzir a tensão de referência para aproximadamente 1,5V, por exemplo, pode-se utilizar uma resistência de 15kΩ e outra de 33kΩ, conforme a figura:





Com esse divisor de tensão, a referência muda para:

Vref = 5V * 15k/(15k+33k) = 1,5625V



E o erro na leitura da temperatura diminui para:

1,5625/1024 = 1,53mV -> 0,153ºC



Melhorando a precisão do conversor analógico-digital. Veja um exemplo de código usando a função analogReference:

float temperatura;
unsigned int valorLido;

void setup() {
   analogReference(EXTERNAL); // Muda a referência para a tensão no pino AREF
}

void loop() {
   // Atualiza o valor lido pelo conversor
   valorLido = analogRead(A0);

   // Converte a temperatura lida para graus Celsius
   temperatura = (float)valorLido/1024*1562.5/10;



Usando a Saída PWM

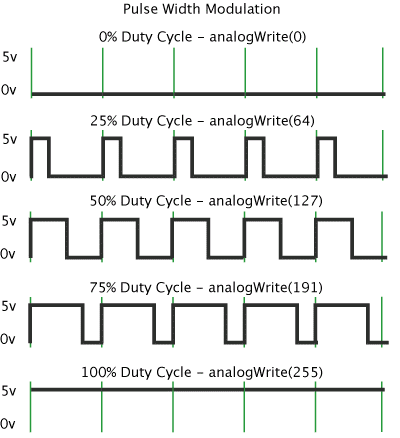

Para escrever um sinal na saída PWM utiliza-se a função analogWrite, que recebe como parâmetros o pino PWM e o valor do duty cycle, respectivamente. Esse último parâmetro é guardado em 8 bits, de modo que esse valor deve estar entre 0 (0% de duty cycle) e 255 (100% de duty cycle).

12

analogWrite(9,127); //Escreve no pino 9 um sinal PWM com 50% de duty cycle (50% de 255 = 127)
analogWrite(10,64); //Escreve no pino 10 um sinal PWM com 25% de duty cycle (25% de 255 = 64)





Variando-se o duty cycle altera-se também o valor médio da onda, de modo que o efeito prático obtido com o PWM em algumas aplicações é um sinal com amplitude constante e de valor igual ao valor médio da onda. Isso permite que se possa, por exemplo, controlar a intensidade do brilho de um LED, ou a velocidade de um motor de corrente contínua.



Artigo gentilmente cedido por Vida de Silicio
